Una válida alternativa a los calentadores eléctricos tradicionales son los calentadores eléctricos monotubo para calentamiento de líquidos (agua, aceite, nafta, etc.), que constan de una cubierta blindada (tubo) de acero inoxidable AISI 316L, dentro de la cual se introduce un campo térmico que puede alcanzar temperaturas de funcionamiento sumamente altas, cercanas a los 800ºC.
Este calentador presenta la ventaja de poder sustituirse sin necesidad de vaciar la cuba o el tanque que lo contiene; en efecto, en ese caso es posible extraer con facilidad sólo el campo térmico interior de su cubierta sin tener que extraer todo el bloque del tanque.
La instalación y sustitución del campo térmico y/o de todo el calentador monotubo tiene que efectuarse en sentido horizontal, por lo general cerca del fondo de la cuba o el tanque.
Gracias a las características técnicas y a la calidad de los materiales empleados, este tipo de calentador se adapta fácilmente a varios sectores, como por ejemplo el químico y el alimentario.
Descripción
El calentador monotubo presenta una o varios hilos de resistencia (espirales resistivas) incorporados, instalados en cuerpos acanalados denominados carretes o bobinas en material cerámico de altísima calidad (cordierita KER520 o superior), con excelente grado de aislamiento eléctrico y buena resistencia mecánica.
Los espirales de hilo resistivo que atraviesan las ranuras de los carretes cerámicos están realizados con excelentes aleaciones de acero que resisten a elevadas temperaturas y garantizan un óptimo intercambio térmico con la vaina tubular exterior e, indirectamente, con el líquido a calentar.
La vaina exterior (cubierta) está realizada con un tubo cuyo material resiste a las distintas mezclas moleculares de los fluidos de inmersión. El material más utilizado para este tipo de calentadores es el acero inoxidable AISI 316.
El núcleo interno (denominado campo térmico) trabaja en condiciones sumamente delicadas, a temperaturas internas que, a las más altas cargas superficiales, oscila alrededor de los 800ºC.
Es por ello que se recomienda utilizar calentadores monotubo de baja densidad superficial (W/cm2) y equiparlos con un eficaz termostato con bulbo sensor muy cercano a la vaina externa, o bien utilizar directamente calentadores monotubo dotados de sensor incorporado, que pueden detectar la temperatura del núcleo y reducir el riesgo de sobrecalentamiento para prolongar su vida útil.

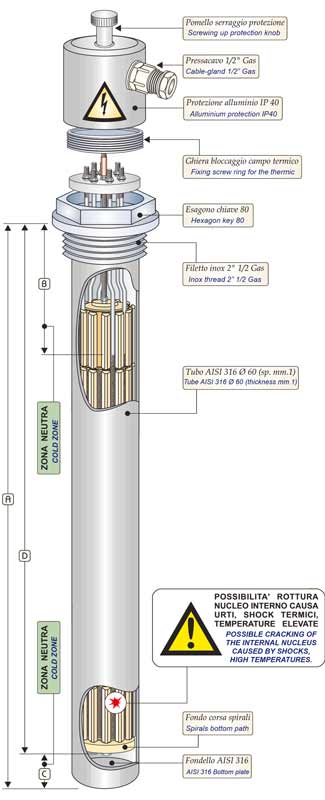

Características técnicas
Algunas aplicaciones
Cuando se requiere la inmersión horizontal del calentador a una distancia mínima de </= 150 mm respecto del fondo del tanque y de otros calentadores.
- Tratamiento térmico de líquidos en cubas/tanques, de sustancias alimentarias o bidones de almacenamiento.
PRODUCTO DE CALIDAD CERTIFICADA
Todo el ciclo productivo de nuestros calentadores monotubo para inmersión está sometido a los más severos controles dimensionales y a pruebas eléctricas conformes con las normas de nuestro Sistema de Gestión de la Calidad certificado ISO 9001:2015 y en total cumplimiento de las normas CEI/EN vigentes.
CALENTADORES MONOTUBO ESTÁNDAR:
Producimos cualquier tipo de calentador monotubo: del tamaño, potencia y acabado solicitado por el cliente.
Para las versiones con características estándar, disponemos de un stock de varios modelos con entrega inmediata.
- Tensión estándar: Trifásica 230/400V
- Potencias: AGUA: de 1000 a 6500W (con densidades superficiales de 2,9 a 1,8 W/cm2) / ACEITES Y DISOLVENTES: de 600 a 3000W (con densidades superficiales de 1,7 a 0,8 W/cm2)
- Máx. densidad superficial posible: AGUA: 3,1 W/cm2 / ACEITES Y DISOLVENTES: 1,7 W/cm2
- Lado A: de 300 a 1350 mm
- Vaina exterior en AISI 316, ideal para el tratamiento térmico de agua, aceite y disolventes no corrosivos o mínimamente agresivos.
- Versión opcional: El calentador monotubo puede equiparse con protección de aluminio en IP40 o IP55.
- NOTA PARA EL INSTALADOR: Se recomienda la aplicación de una tapa de clase IP55 en las conexiones eléctricas.
ALGUNOS EJEMPLOS:
